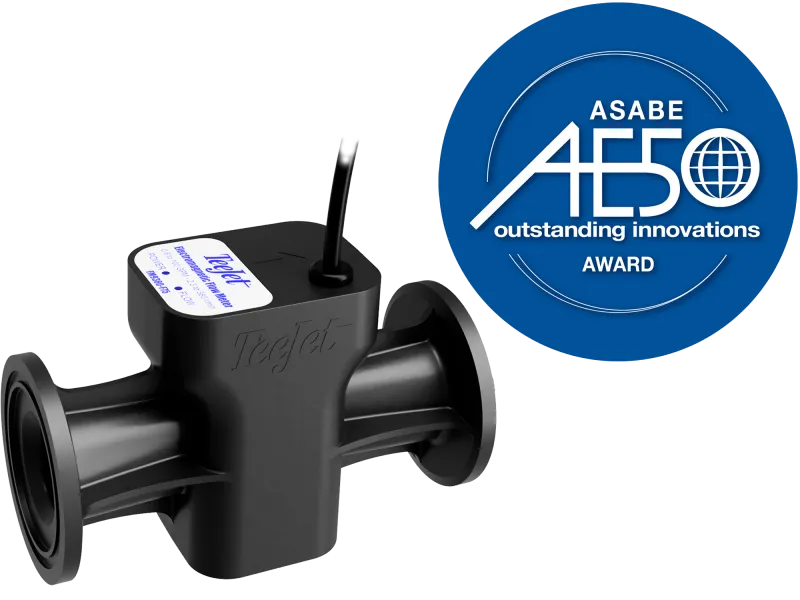

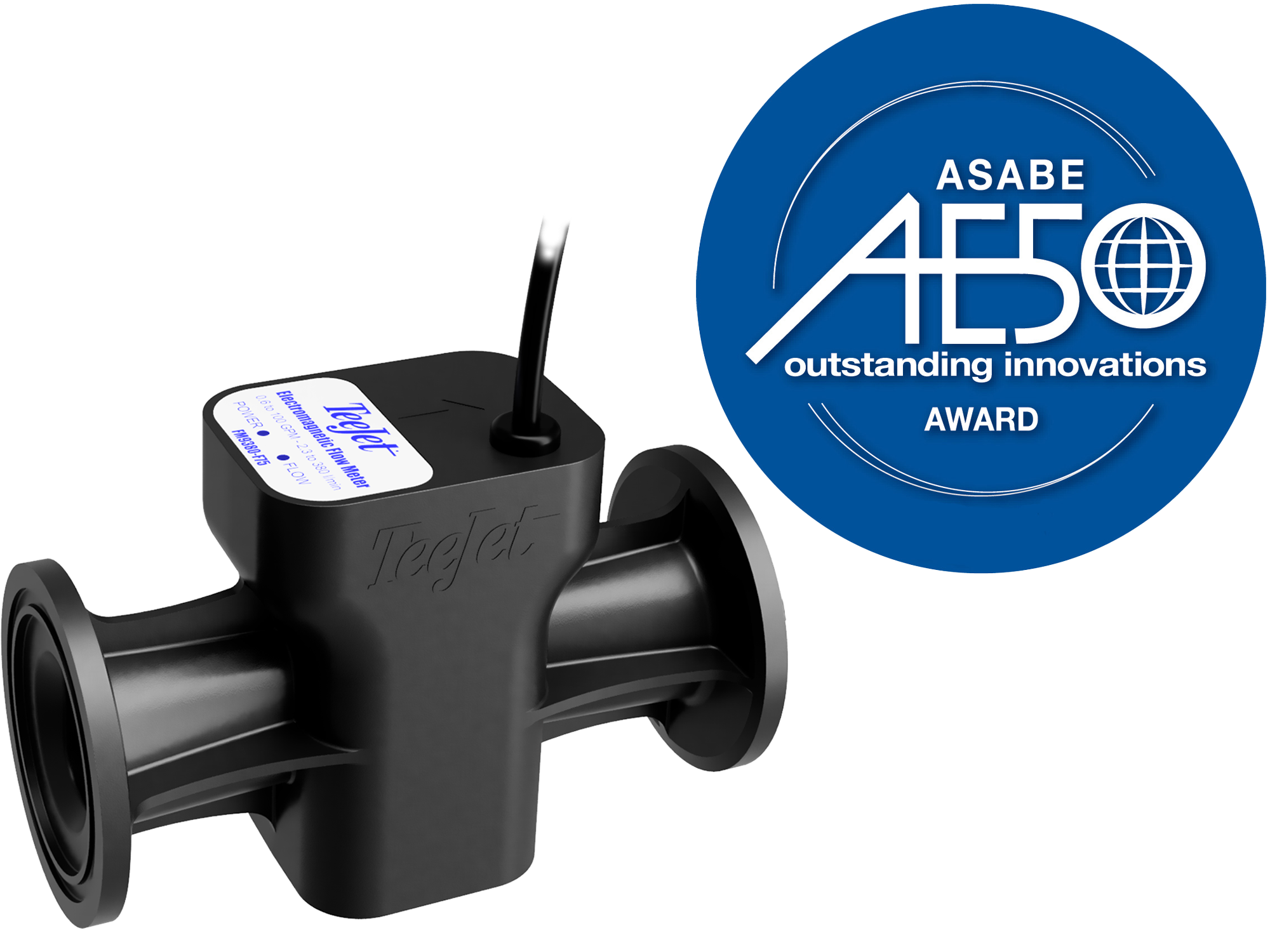

TeeJet Durchflussmengenmesser elektromagnetisch FM9380-F75

TeeJet Durchflussmengenmesser elektromagnetisch FM9380-F75

• Keine Durchflusshindernisse = keine Verstopfungsgefahr
• Keine beweglichen Teile, daher kein Wartungs- oder Instandhaltungsaufwand
• Schnelle Reaktionszeiten verbessern die Leistung von Regelsystemen
• Funktioniert mit jeder leitfähigen Flüssigkeit
• Von Grund auf neu entwickeltes Design, optimiert für landwirtschaftliche Anbaugeräte
• Das optimierte Design vereint eine hervorragende Leistung bei niedrigen Durchflussmengen mit geringem Druckverlust bei hohen Durchflussraten
• Unempfindlich gegenüber Schwankungen der Flüssigkeitstemperatur, -dichte, -viskosität, -konzentration und -leitfähigkeit

• Lebenslange Werkskalibrierung – keine Kalibrierung vor Ort erforderlich
• Praktische Flanschanschlüsse der Serien TeeJet 75 und Banjo 200
• LED-Anzeigen für Stromversorgung und Durchflusssignal
• Extrem großer Durchflussbereich von 166:1
• CE-zertifiziert

• Nenn-Durchflussbereich 0,6 bis 100 GPM / 2,3 bis 380 LPM
• Genauigkeit +/- 2 % des Messwerts zwischen >1,0 GPM und 100 GPM / 3,8 LPM und 380 LPM +/- 5 % des Messwerts zwischen 0,6 GPM und 1,0 GPM / 2,3 LPM und 3,8 LPM
• Druckabfall 4 PSI bei 100 GPM / 0,276 bar bei 380 LPM
• Nenndruck 200 PSI / 14 bar
• Kalibrierungswert 1.500 Impulse pro Gallone / 396 Impulse pro Liter
• Anforderungen an die Flüssigkeit Wasserbasiert mit einer Leitfähigkeit >50 μs/cm
• Ein- und Auslässe Flansch der Serie TeeJet F75
• Werkstoffe Polypropylen, Edelstahl der Serie 300, Viton-Dichtungen
• Temperaturbereich Betrieb: 0 °C bis +60 °C / 32 °F bis +140 °F Lagerung: -40 °C bis +85 °C / -40 °F bis 185 °F
• Spannung 4,5 bis 16 VDC
• Strom <1 A
• Ausgang 50 % Rechteckwelle, NPN mit einem 10-kΩ-Pull-up-Widerstand
• LEDs Grün – Stromversorgung Blinkend orange – Durchfluss 1 Hz bei 0,6 bis 3 GPM / >2,3 bis 11,4 LPM 3 Hz bei >3 bis 15 GPM / >14,4 bis 56,8 LPM 10 Hz bei >15 bis 100 GPM / >56,8 bis 380 LPM
• Abmessungen 6,3″ x 4,1″ x 3,1″ / 160 mm x 105 mm x 78 mm
• Maximaler freier Durchgang 0,58″ / 14,7 mm
• Äquivalenter Durchflussdurchmesser 0,85″ / 21,6 mm
• Gewicht 1,2 lbs / 0,5 kg
• Schutzart IP67
